Netzwerk Tester

Der Netzwerk Tester hilft bei der Lokalisierung von Verbindungsproblemen zwischen Railware Programmen untereinander oder bei Verbindungsproblemen zu netzwerkfähigen Digitalbausteinen, die auf unseren Technologien beruhen.

Bei Verbindungsproblemem sind neben defekten Netzwerkkabeln die Firewall Funktionen von Windows oder Virenscanner mit Netzwerküberwachung die häufigste Ursache.

Der Netzwerk Tester kann bei der Fehlersuche hilfreich sein. Die Arbeitsweise ist einfach.

Download des Testers: [ NetzwerkTester.zip ] (Version 2)

Entpacken Sie die Datei in einen beliebigen Ordner oder starten Sie sie direkt aus der komprimierten Datei. Eine Installation ist nicht nötig.

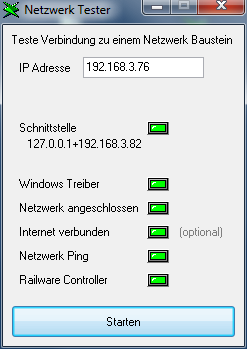

Nach 1 Sekunde wird die Anzahl der Netzwerkschnittstellen geprüft:

Ergebnis ist entweder Schnittstelle:
Es existiert eine in Windows konfigurierte Netzwerkschnittstelle. Deren beide Adressen werden angezeigt. Die LED ist grün.

Oder Ergebnis istMehrfachschnittstellen:
Es existieren mehrere in Windows konfigurierte Netzwerkschnittstellen. Alle Adressen werden angezeigt. Die LED blinkt rot.
Bei dieser Konstellation kann es zu Problemen kommen, wenn mehrere dieser Schnittstellen tatsächlich aktiv sind. Windows wird nicht immer die gewünschte Verbindung verwenden.

Geben Sie nun im Feld 'IP Adresse' die gültige, erlaubte und in Ihrem Netzwerk befindliche Adresse eines Railware PC oder eines Hardware Controllers ein.

Nach betätigen von "Starten" zeigen grüne LEDs alle getesteten Stufen an. Dies sind:

Windows Treiber:
Die von Windows bereitgestellten Funktionen sind betriebsbereit.

Netzwerk angeschlossen:
Die vorherige LED muss grün sein.
Eine Verbindung zu einem Netzwerk funktioniert.
Ist die LED rot, dann ist die Netzwerkkarte nicht richtig installiert oder die Kabelverbindung zum Netzwerk Switch fehlerhaft oder Sie verwenden mehrere Netzwerkkarten gleichzeitig (z. B. WLAN) und diese sind nicht richtig konfiguriert.

Internet verbunden:
Die zweite und dritte LED muss grün sein.
Diese Anzeige ist optional. Sie zeigt an, dass eine Verbindung zum Internet besteht.
Bitte beachten: keine Railware Hard- oder Software noch irgendeine Railware Funktion erfordert eine Verbindung zum Internet!

Netzwerk Ping:
Die zweite und dritte LED muss grün sein.
Dies ist eine Netzwerk Grundfunktion. Sie prüft, ob eine Datenkommunikation mit dem Gerät möglich wäre. Die LED muss grün sein. Ist Sie dies nicht, wird die Verbindung von einer Firewall blockiert, ist das Anschlusskabel oder das Zielgerät defekt.

Railware Controller:
Die zweite, dritte und fünfte LED muss grün sein.
Zeigt nur grün, wenn das zu testende Gerät ein Hardwarebaustein basierend auf Railware Technologie ist. Zum Beispiel: Light-LAN oder µCon System.
