Netzwerk Melder

Dies sind Rück- oder Belegtmelder am Digitalsystem des PCs, deren Zustand an das Gleisbild eines anderen PC übertragen werden sollen. Weil die zu übertragende Melderadresse am zweiten PC schon belegt sein könnte, erfolgt in der Regel eine Umsetzung auf eine andere Adresse.

Hier der dazugehörende Dialog. Er wird vom Interfaceprogramm aus gestartet.



Jede Zeile beinhaltet einen eigenen Melder. Links ist die lokale Melderadresse einzutragen, mit der er am Digitalsystem angeschlossen ist. Danach folgt die IP-Adresse des PC, an den der Zustand dieses Melders übertragen werden soll. Als letztes ist die Melderadresse einzutragen, die am Ziel PC erscheinen soll. Es muss sich dabei um eine Adresse handeln, die, falls auch ein Digitalsystem vorhanden ist, dort nicht wirklich existiert. Am besten verwendet man nicht zu hohe Adressen, die aber deutlich höher als jede zu erwartende wirkliche Melderadresse liegt. Bei S88 Systemen hat sich der Bereich ab Adresse 30 bewährt und bei Lenz z.B. ab 110.

Hinweise:

• Die IP- Adresse des Ziel- PC kann im Gleisbild unter 'Netz' und 'Info' ersehen werden.
• Es muss kein Client- Server Betrieb eingerichtet sein. Die Funktion arbeitet bei jeder Konfiguration.

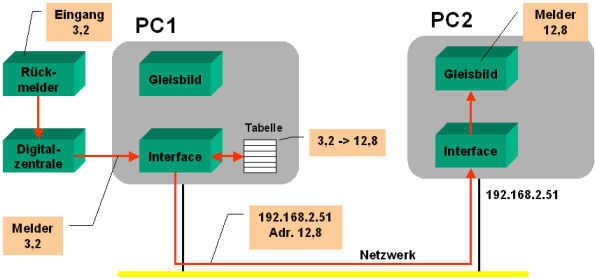

Darstellung des Ablaufs

• Der Rückmelder 3,2 wird ausgelöst. Es handelt sich um den 2. Eingang am Baustein Nr. 3.
• Die Digitalzentrale sendet diese Information an das Railware Interface.
• Dort wird 3,2 zu 12,8 gewandelt und anschließend an den PC mit der IP- Adresse 192.168.2.51 gesendet.
• Das dortige Railware Interface empfängt diese Information und verteilt die Information für den Melder 12,8 an die Gleisbildsysmbole und andere Railware Programme.
• Dort wird sie dann angezeigt und ausgewertet. Dies kann wie gewohnt Belegtmeldungen, Zugbewegungen, Fernbedienung von Symbolen, Fahrstraßen oder Hilfsautomatiken auslösen.

Siehe auch: [ Netzwerk Adressen ]

---
