Netzwerk Adressen

Dies sind Digitaladressen (Weichen, Signale, etc) am Digitalsystem des PCs, bei deren Schalten der Befehl an das Gleisbild eines anderen PC übertragen werden soll. Weil die zu übertragende Adresse am zweiten PC schon vorhanden sein könnte, erfolgt in der Regel eine Umsetzung auf eine andere Adresse.

Hier der dazugehörende Dialog. Er wird vom Interfaceprogramm aus gestartet.



Jede Zeile beinhaltet eine eigene Adresse. Links ist die lokale Adresse einzutragen, die am lokalen Gleisbild ausgeöst wird. Danach folgt die IP-Adresse des PC, an den der Schaltbefehl übertragen werden soll. Als letztes ist die Adresse einzutragen, die am Digitalsystem des Ziel PC schalten soll. Es muss sich dabei um eine Adresse handeln, die dort wirklich existiert.

Hinweise:

• Die IP- Adresse des Ziel- PC kann im Gleisbild unter 'Netz' und 'Info' ersehen werden.
• Es muss kein Client- Server Betrieb eingerichtet sein. Die Funktion arbeitet bei jeder Konfiguration.

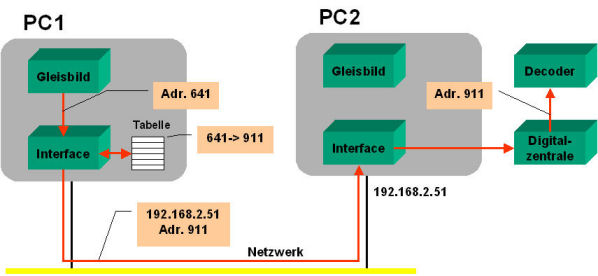

Darstellung des Ablaufs

• Das Symbol mit der Adresse 641 wird ausgelöst. Dies kann z.B. eine Weiche sein. Wer die Auslösung verursacht hat, ist egal. Es kann z.B. ein Mausklick, die Zugsteuerung, eine manuelle Fahrstraße oder eine Hilfsautomatik gewesen sein.
• Das Railware Interface wandelt die Adresse 641 zu 911 und sendet den Stellbefehl an den PC mit der Netzwerkadresse 192.168.2.51.
• Das dortige Railware Interface empfängt diese Information und sendet den Stellbefehl für die Adresse 911 an die Digitalzentrale.
• Der angeschlossene Weichendecoder führt den Befehl aus.

Siehe auch: [ Netzwerk Melder ]

---
