Doku7 Geschwindigkeitsmessungen

Weniger bekannt sind zwei integrierte Arten zur Messung der Geschwindigkeit fahrender Züge. Es handelt sich um einfache Zeitmessungen zwischen zwei Rückmeldekontakten.

  • Messung mit der vorhandenen Messstrecke
  • Messungen im Gleisbild mit Geschwindigkeitssymbolen

Die Genauigkeit hängt wesentlich vom Zeitintervall der Messungen bzw. des verwendeten Digitalsystems ab. Die genauesten Messungen ermöglicht Ihnen das Lenz- System, Digitrax LocoNet, das HSI-88, die ECoS oder die Massoth DiMAX. Auch die Tams EasyControl oder die Intellibox sind noch geeignet. Das alte Märklin Interface 6021 und andere veraltete Digitalzentralen sind ungeeignet. Entscheidend für eine Eignung ist die Tatsache, das Rückmeldungen unverzüglich und unaufgefordert an den PC gesendet werden. Bei den erst genannten sind Abweichungen bis 3% möglich, bei den Zweiten bis zu 8%. In Anbetracht der Tatsache, dass Sie dafür keinerlei spezielle Bausteine benötigen, sicherlich ein sehr guter Wert.

Sie benötigen dafür zwei beliebige Rückmeldekontakte oder Belegtabschnitte auf der Anlage. Es kann sich dabei um bereits anderweitig benutzte Melder handeln.
Außerdem muss die gefahrene Geschwindigkeit zwischen diesen Meldern nahezu konstant sein. Beschleunigen oder Bremsen verfälscht das Ergebnis und ist nicht erlaubt.

Die Messung beginnt mit dem Auslösen (Besetzt) des ersten Melders und endet mit dem Auslösen des zweiten Melders. Das Ausmessen des Abstandes zwischen den Meldern muss so genau wie möglich erfolgen.

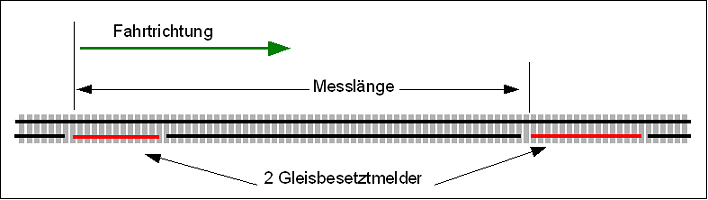

Exakte Angabe des Abstandes ist nötig


Messung mit der vorhandenen Messstrecke

Wenn sich die Messstrecke zum Einmessen von Loks direkt im Gleisbild befindet, dann ist sie auch außerhalb des Messdialogs aktiv. Die gemessenen Geschwindigkeiten werden permanent in der unteren Statuszeile des Gleisbildes eingeblendet.


Gemessene Geschwindigkeit an der Messstrecke in der Statuszeile


Siehe auch: [ Tipp Loks einmessen ]

Messungen mit Geschwindigkeitssymbolen

Eine weitere Möglichkeit zur Geschwindigkeitsanzeige ist das Geschwindigkeitssymbol, das liegend in Gleisbilder eingebaut werden kann. Auch hier sind vorhandene Belegtabschnitte verwendbar.

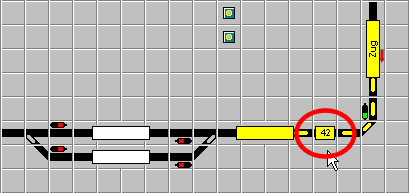

Geschwindigkeitsmessung mit Symbol


Auch für das Geschwindigkeitssymbol ist die Eingabe von 2 Rück- oder Belegtmeldern erforderlich. Es können vorhandene oder bereits anderweitig verwendete Kontakte genutzt werden. Der Abstand der beiden Melder sollte bei H0 wenigstens 60cm betragen. Die Geschwindigkeit eines Zuges darf sich innerhalb der Messstrecke nicht ändern.

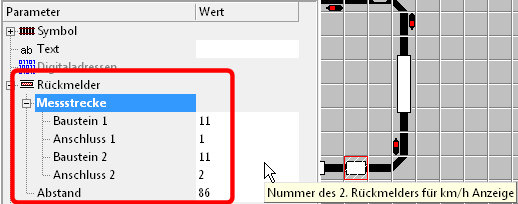

Konfiguration des Symbols
