Mehr Sicherheit und schneller Anlagenstopp mit dem Watchdogbaustein von LDT
Drucken

Watchdog

Der Watchdog Baustein von LDT unterbricht den Fahrbetrieb der Modellbahnanlage nach einigen Sekunden sebsttätig, wenn die PC Hardware, das Digitalsystem, das Windows Betriebssystem, die Kommunikation zwischen PC und Digitalsystem oder das Railware Softwaresystem nicht mehr funktionsfähig sind.

Detaillierte Informationen finden Sie unter Tipps und Infos

Die verschiedenen Varianten werden in den Profi Parametern? konfiguriert.

Typ: WD-DEC

Die Standardkonfiguration aller Watchdog Bausteine. Alternativ ist der Märklin Boosterbus zu verwenden.

img/wiki_up/wd-schalte1.jpeg


Typ: WD-DEC (Kabel 2)

Standard Watchdog Beschaltung mit zusätzlicher "Sofort-Aus" Funktion. Nicht für Märklin Boosterbus geeignet.

img/wiki_up//wd-schalte2.jpeg


Typ: SA-DEC-4

Alte nicht mehr produzierte Version des Watchdog Bausteins.

img/wiki_up/wd-schalte3.jpeg


Soll die Anlage auch bei abgeschaltetem PC nutzbar sein, für Commercial Kunden unwahrscheinlich, müssen die gestrichelten Verbindungen zum Ausgang 2 vorhanden sein.

Typ: SA-DEC-4 (Kabel 2)

Alte nicht mehr produzierte Version des Watchdog Bausteins mit zusätzlicher "Sofort-Aus" Funktion. Nicht für Märklin Boosterbus geeignet.

img/wiki_up//wd-schalte4.jpeg


Soll die Anlage auch bei abgeschaltetem PC nutzbar sein, für Commercial Kunden unwahrscheinlich, müssen die gestrichelten Verbindungen zum Ausgang 2 vorhanden sein.


Sofortabschaltung bei Märklin Boosterbus

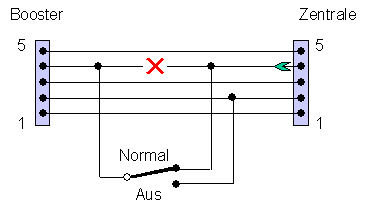

Für den Märklin Boosterbus sind dieVarianten mit der Sofortabschaltung über das zweite Relais nicht verwendbar. Hier können sich geschickte Bastler aber selbst helfen. Zusätzlich muss das Boosterkabel zwischen Digitalsystem und WD-DEC aufgetrennt werden. Die beiden Kabel werden dann an die Anschlüsse ‚G’ und ‚Com’ von Ausgang 2 gelegt. Das folgende Bild zeigt das Prinzip.


Pin 4 führt die Digitalsignale
