Doku4 Geschwindigkeitsmessungen

Railware bietet eine einfache, und für die meisten Messungen genügende Genauigkeit, zur Messung der Geschwindigkeiten von fahrenden Zügen. Diese Messung ist eine einfache Zeitmessung zwischen zwei Rückmeldekontakten.

Die Genauigkeit hängt wesentlich vom Zeitintervall der Messungen bzw. des verwendeten Digitalsystems ab. Die genauesten Messungen ermöglicht Ihnen das Lenz- System, das HSI-88 oder die Intellibox. Es sind Abweichungen von bis zu 8% möglich. In Anbetracht der Tatsache, dass Sie dafür keinerlei Komponenten benötigen, sicherlich ein sehr guter Wert.

Sie benötigen zwei beliebige Rückmeldekontakte auf der Anlage. Deren Abstand zueinander muss größer als der längste Zug sein. Wir empfehlen die zweifache Zuglänge. Dies geht aber nur, wenn auch sichergestellt werden kann, dass die gefahrenen Geschwindigkeiten in diesem Gleisabschnitt nahezu konstant bleiben.

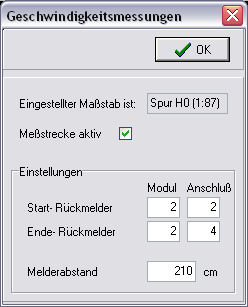

Über das Menü 'Design' und 'Messstrecke' konfigurieren Sie die Adressen der beiden Rückmeldekontakte sowie deren Abstand voneinander und aktivieren die Messungen. Die Geschwindigkeiten werden jetzt permanent in der unteren Statuszeile des Gleisbildes anzeigen.

Geschwindigkeitssymbol

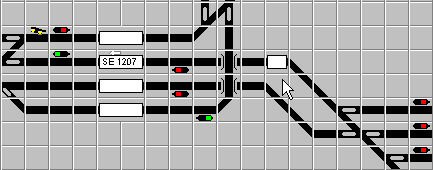

Eine weitere Möglichkeit zur Geschwindigkeitsanzeige ist das Geschwindigkeitssymbol, das beliebig in Gleisbilder eingebaut werden kann. Auch hier sind vorhandene Belegtabschnitte verwendbar.

Als Besonderheit bietet dieses Symbol die Möglichkeit, beim nächsten automatischen Bremsvorgang zur Berechnung des Bremsweges statt der Geschwindigkeitstabelle die tatsächlich gemessene Geschwindigkeit zu verwenden und so in kritischen Bereichen höhere Genauigkeit zu erzielen.




Auch für das Geschwindigkeitssymbol ist die Eingabe von 2 Rück- oder Belegtmeldern erforderlich. Es können vorhandene oder bereits anderweitig verwendete Kontakte genutzt werden. Die Geschwindigkeit eines Zuges darf innerhalb der Messstrecke nicht geändert werden.

---
