Beispiel: Zugabfahrt mit Kelle RW6

Die Firma Viessmann bietet in Ihrem Programm einen Fahrdienstleiter mit beweglichem Arm an. Schön wäre es, wenn er vor Zugabfahrt die Kelle hebt und danach wieder senkt. Kein Problem hier eine kurze Beispielkonfiguration.

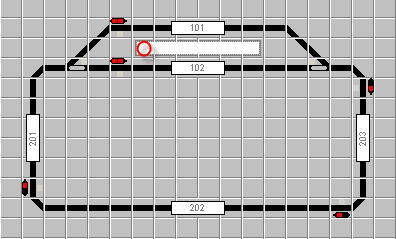

An diesem kleinen Gleisbild wird die Konfigration Schritt für Schritt erläutert:




Das Gleisbild besteht aus einem zweigleisigen Hauptbahnhof und einer Strecke bestehend aus drei Blöcken. Da dies ganz einfach zu erstellen ist, wird die Erstellung des Gleisbildes nicht erläutert.
In dem Bereich des roten Kreises soll der Fahrdienstleiter positioniert werden und soll für das Gleis 102 zuständig sein.

Folgende Schritte sind durchzuführen:

• Abfahrtsignal konfigurieren

1. Schritt Konfiguration des Abfahrtsignals

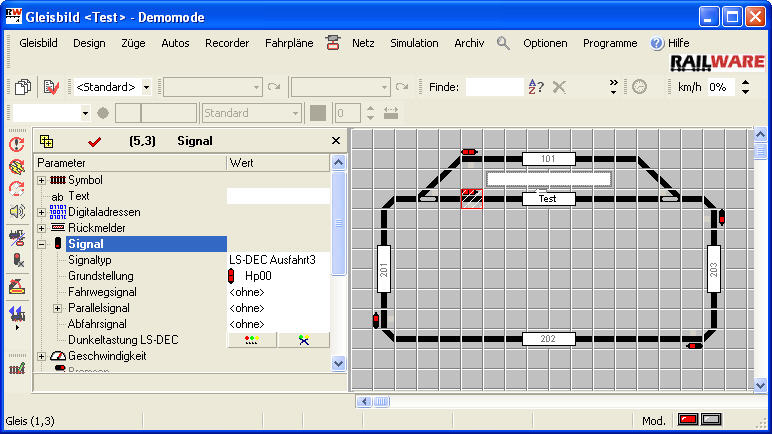

Schalten Sie den Eigenschaftsdesigner auf und öffnen den Knoten Signal. Sie erhalten folgendes Bild:

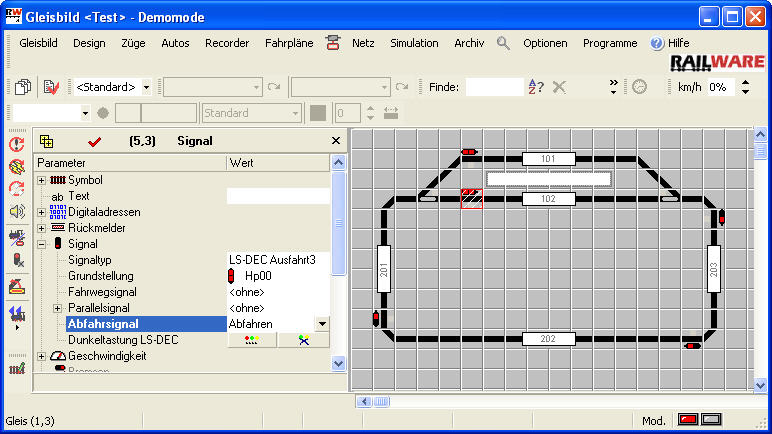

Wählen Sie nun unter Abfahrsignal den Eintrag Abfahren in der Aufklappliste aus .

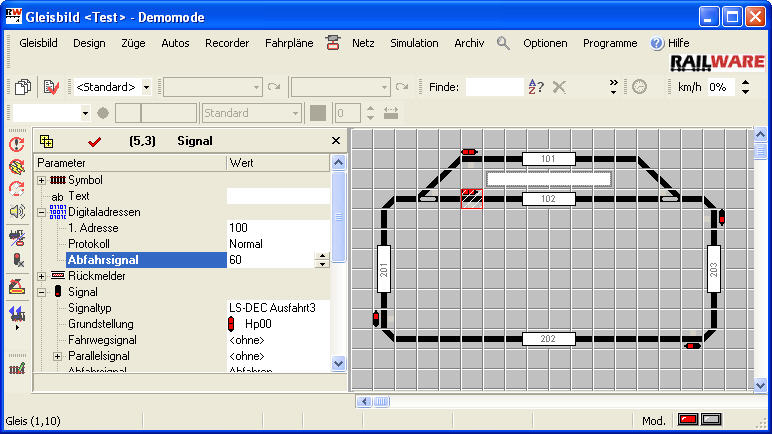

Nun geben Sie noch die Digitaladresse (hier z.B. 60) ein, an dem Sie den Fahrdienstleiter angeschlossen haben bzw. anschliessen wollen.




Schliessen Sie den Eigenschaftsdesigner, denn die Konfigurationsschritte sind nun abgeschlossen.


So das war es wieder einmal. Viel Spaß am Ausprobieren.

Weitere Infos: Abfahrsignal

---
