Beispiel: Zug Aus- und Einsetzen II

Hier wird ein kleines Beispiel beschrieben, in dem während dem Zugbetrieb ein Zug aus- und dann wieder eingesetzt wird.

Als Lösungsansatz wird hierfür die Zugpriorität 'Signal' verwendet, die vielen Railware-Anwendern? noch nicht bekannt ist. Es wurde das vorherige Beispiel etwas umgezeichnet.



rote Linie


Ein Zug soll von der Station von Zuganzeiger 101 nach Zuganzeiger 102 fahren und dort halten. Anschließend über ZA 301 und 302 wieder zum ZA 101 fahren und dort halten.

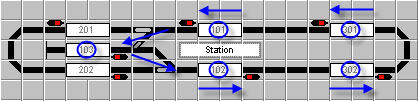

blaue Linie


Hier soll nun ein Zug vom ZA 101 zum ZA 103 ausgesetzt werden und nach einer längeren Haltedauer zum ZA 102 wieder eingesetzt werden. Anschließend soll der Zug über ZA 301 und 302 zum ZA 101 fahren, dort halten und danach wieder aussetzen.


Folgende Schritte sind durchzuführen:


1. Schritt Definition Zuggattungen
Schalten Sie die Verwaltung der Zuggattungen auf. Dort legen wir die neue Zuggattung rot für die rote Linie an. Für die blaue Linie müssen wir die Zuggattungen blau anlegen.

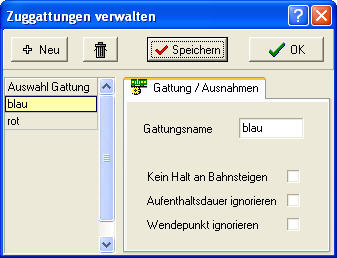

Definition Zuggattungen



2. Schritt Zuordnung der Zuggattungen
Wir legen zwei neue Loks und Züge an. Der Zug L11 fährt die rote Linie. Deshalb ist hier die Zuggattung rot zu hinterlegen. Der Zug L15 fährt die blaue Linie und soll auf ZA 103 aussetzen.

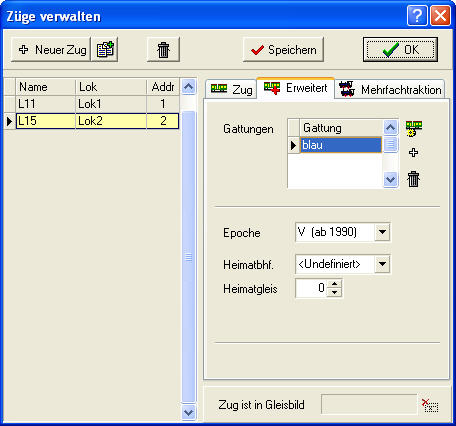

Zuordnung Zuggattungen



3. Schritt Einstellung Zugpriorität Signal
Für beide Züge wird auf der Registerkarte Zug die Zugpriorität 5 Signal eingestellt. Diese Einstellung bewirkt, dass die Fahrstrasse bis zum nächsten Zuganzeiger mit einem in Fahrtrichtung gültigen Signal reserviert wird.

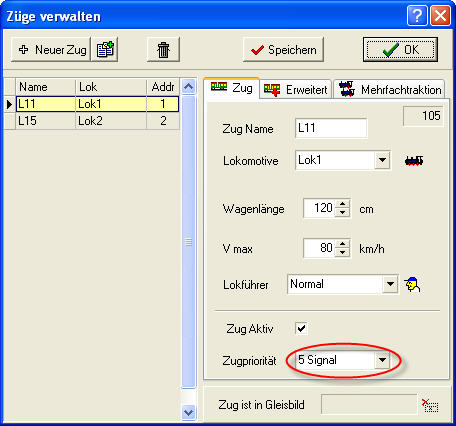

Einstellung Zugpriorität



4. Schritt Definition für Zuglenkung
Schalten Sie den Eigenschaftsdesigner auf und geben Sie unter Zuglenkung und dort unter erlaubte Zuggattungen für die ZA die erlaubten Gattungen an:

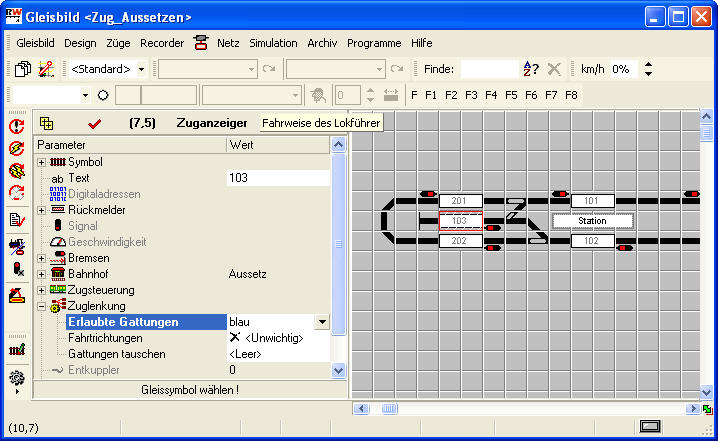

Definition Zuglenkung



5. Schritt Definition Bahnhöfe und Wendepunkte
Schalten Sie hierfür die Bahnhofsverwaltung auf und legen Sie zwei neue Bahnhöfe an:

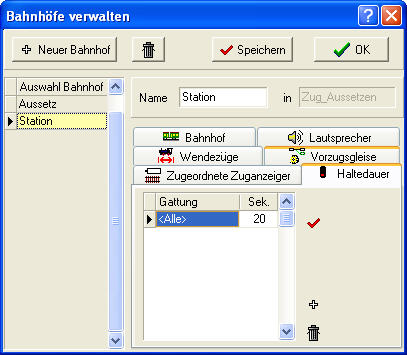

Definition Bahnhöfe und Wendepunkte



6. Schritt Test
Wir können nun die Konfiguration in der Simulation testen. Hierzu rufen wir den Menüpunkt Simulation - Züge - Alle simulieren auf. Dann setzen wir den Zug L15 im ZA 301 und den Zug L11 im ZA 201 ein und lassen beide abfahren.

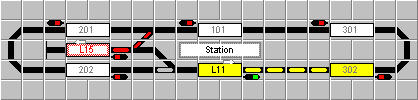

Simulation mit L11 und L15



HinweisHinweis:
Im Vergleich zur Lösung mit Gattungstausch sind in dieser Alternativlösung weniger Konfigurationen notwendig und es erscheint einfacher. Aber Achtung: Dann gilt die Zugpriorität an allen Stellen der Anlage und eine andere Zugpriorität kann nicht verwendet werden. Sollten Probleme diesbezüglich auftauchen, muss das Beispiel mit Gattungstausch verwendet werden.

Ein Dankeschön an Herrn Pius Locher, der diese Alternativlösung erarbeitet hat.

Dann viel Spaß beim Ausprobieren.
