Beispiel: Zug Aus- und Einsetzen I

Hier wird ein kleines Beispiel beschrieben, in dem während dem Zugbetrieb ein Zug aus- und dann wieder eingesetzt wird.

Als Lösungsansatz wird hierfür der Gattungstausch verwendet.

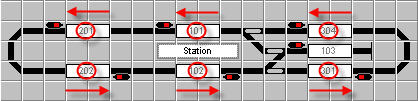

Ein Zug soll von der Station von Zuganzeiger 101 nach Zuganzeiger 102 fahren und dort halten. Anschließend über ZA 301 und 304 wieder zum ZA 101 fahren und dort halten.

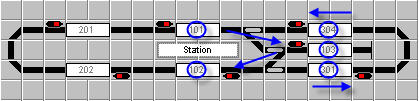

Hier soll nun ein Zug vom ZA 101 zum ZA 103 ausgesetzt werden und nach einer längeren Haltedauer zum ZA 102 wieder eingesetzt werden. Anschließend soll der Zug über ZA 301 und 304 zum ZA 101 fahren, dort halten und danach wieder aussetzen.


Folgende Schritte sind durchzuführen:

• Zuggattungen für rote und blaue Linie definieren
• Zuggattung der Züge zuordnen
• Angaben für Zuglenkung definieren
• Bahnhöfe anlegen und Wendepunkte definieren
• Gattungstausch definieren
• Test

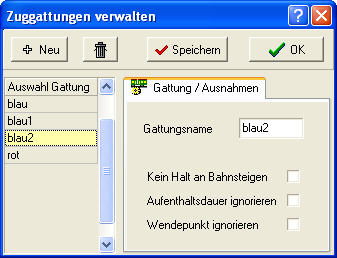

1. Schritt Definition Zuggattungen
Schalten Sie die Verwaltung der Zuggattungen auf. Dort legen wir die neue Zuggattung rot für die rote Linie an. Für die blaue Linie müssen wir die Zuggattungen blau, blau1 und blau2 an. Die letzten beiden Zuggattungen sind für den Gattungstausch erforderlich.





2. Schritt Zuordnung der Zuggattungen
Wir legen zwei neue Loks und Züge an. Der Zug L11 fährt die rote Linie. Deshalb ist hier die Zuggattung rot zu hinterlegen. Der Zug L15 fährt die blaue Linie und soll auf ZA 103 aussetzen. Als initiale Zuggattung für den Zug L15 wählen wir die Zuggattung blau aus.

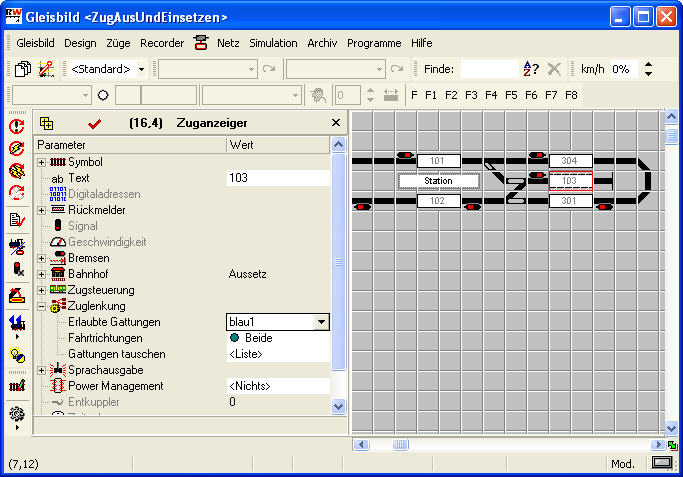

3. Schritt Definition für Zuglenkung
Schalten Sie den Eigenschaftsdesigner auf und geben Sie unter Zuglenkung und dort unter erlaubte Zuggattungen für die ZA die erlaubten Gattungen und Richtungen an:

• ZA 101: Gattung rot und blau
• ZA 102: Gattung rot und blau2
• ZA 103: Gattung blau1; Richtung beide
• ZA 301: Gattung rot und blau; Richtung rechts
• ZA 304: Gattung rot und blau; Richtung links

4. Schritt Definition Bahnhöfe und Wendepunkte

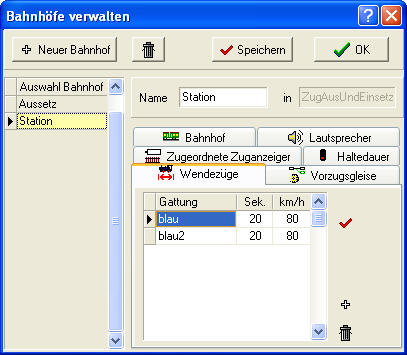

Schalten Sie hierfür die Bahnhofsverwaltung auf und legen Sie zwei neue Bahnhöfe an:

• Bahnhof Station: Zugeordnete ZA 101 und 102; Haltedauer für Gattung rot 20 Sekunden; Wendezüge für Gattung blau und blau2 20 Sekunden.
• Bahnhof Aussetz: Zugeordnete ZA 103; Wendezüge für Gattung blau1 50 Sekunden.

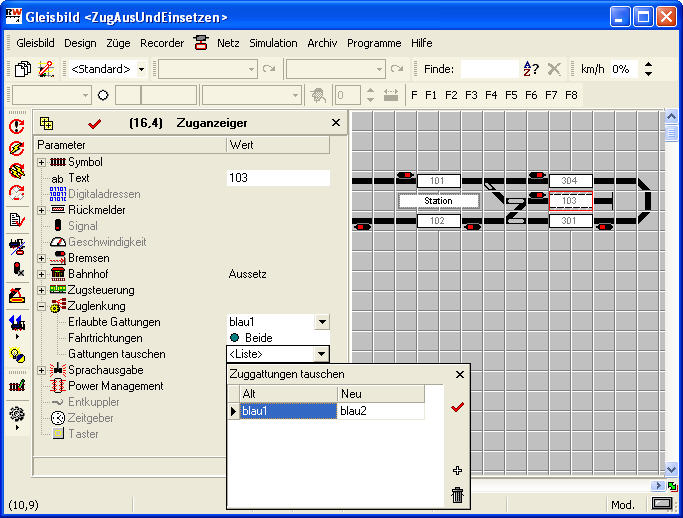

5. Schritt Definition Gattungstausch
Schalten Sie den Eingenschaftsdesigner auf und geben Sie unter Zuglenkung und dort unter Gattungen tauschen'' für folgenden ZA die Angaben für den Gattungstausch an:

• ZA 101: Gattung alt blau, Gattung neu blau1
• ZA 103: Gattung alt blau1, Gattung neu blau2
• ZA 102: Gattung alt blau2, Gattung neu blau

Bitte beachten Sie, dass Sie erst das +-Symbol betätigen müssen, damit ein neuer Eintrag in der Tabelle vorhanden ist. Erst dann können Sie die Auswahl für Gattung alt und Gattung neu vornehmen.


5. Schritt Test

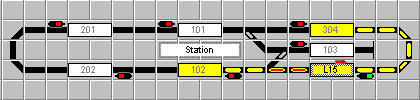

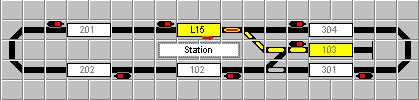

Wir können nun die Konfiguration in der Simulation testen. Hierzu rufen wir den Menüpunkt Simulation - Züge - Alle simulieren auf. Dann setzen wir den Zug L15 im ZA 304 ein und lassen ihn abfahren. Er hält in ZA 101. Dort findet der Gattungstausch von blau nach blau1 statt. Nach der Wendedauer von 20 sec. fährt er dann zum ZA 103.




Im ZA 103 findet der Gattungstausch von blau1 nach blau2 statt. Nach der Wendedauer von 50 sec. fährt dann der Zug zum ZA 102.




Im ZA 102 findet der Gattungstausch von blau2 nach blau statt. Nach der Wendedauer von 20 sec. fährt der Zug dann über die ZA 301 und 304 wieder zum ZA 101.

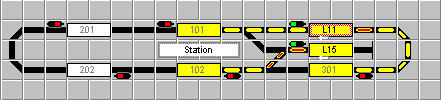

Nun führen wir den Test zusammen mit den Zügen L11 und L15 durch. Hierfür setzen wir den Zug L11 ein und setzen ihn auf simulieren und fahren ihn gemeinsam mit dem Zug L15 ab.





Hinweis:
Bitte beachten Sie, dass derzeit die zuletzt getauschte Zuggattung vom Zug L15 nicht gespeichert wird. Beim nächsten Aufruf von Railware kontrollieren Sie, ob die zum ZA notwendige Zuggattung definiert ist.

Dann viel Spaß beim Ausprobieren.

---
