Beispiel: Wendezug

Sie wollen einen Wendezug definieren? Kein Problem hier eine kurze Beispielkonfiguration.

Um die Konfiguration zu erläutern, reicht dieses einfache Gleisbild:




Ein Zug soll vom Wendepunkt A1 (ZA 101) zum Wendepunkt A2 (ZA 103) fahren, dort nach einer gewissen Dauer wenden und zurück zum Wendepunkt A1 fahren und nach einer Dauer wieder wenden und zum Wendepunkt A2 fahren.


Folgende Schritte sind durchzuführen:

• Zuggattung für Wendezug definieren
• Zuggattung der Züge zuordnen
• Bahnhöfe anlegen und Wendepunkte definieren

1. Schritt Definition Zuggattung
Wendepunkte benötigen eine Zuggattung. Vorteil hierbei ist, dass dann alle Züge der eingestellten Zuggattung wenden. Somit legen wir erst einmal eine Zuggattung mit der Bezeichnung Wendezug oder kürzer WZ an.

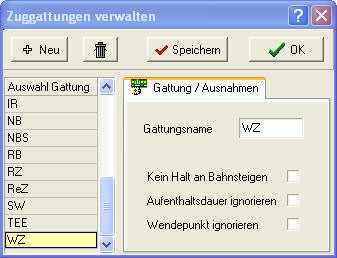

Sie erhalten den Dialog zum Eingeben der Zuggattung. Betätigen Sie die Schaltfläche Neu + und geben Sie WZ ein und drücken Sie anschließend die Schaltfläche OK.





2. Schritt Zuordnung Zuggattung
Als nächstes weisen wir dem Zug, der hin- und herpendeln soll, die Zuggattung WZ zu. Öffnen Sie die Zugverwaltung.

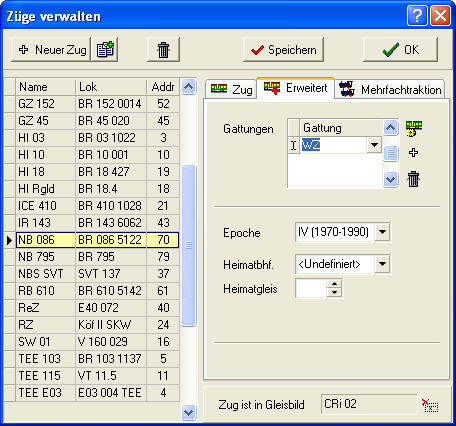

Es öffnet sich der Dialog Züge verwalten.




Wählen Sie den Zug aus z.B. NB 086 und klicken Sie auf die Registerkarte Erweitert. Betätigen Sie das +-Symbol und wählen in der Aufklappliste die Zuggattung WZ aus. Beenden Sie den Dialog mit OK.


3. Schritt Definition Wendepunkte
So nun müssen wir die Wendepunkte definieren. Hierzu rufen Sie die Bahnhofsverwaltung über das Menü auf.

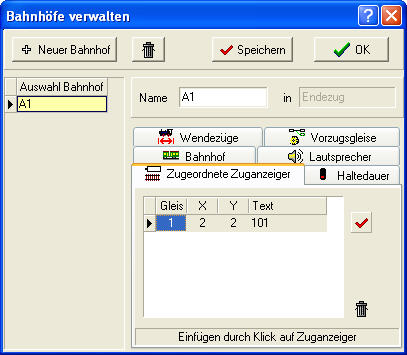

Für jeden Wendepunkt muss ein Bahnhof angelegt werden. Betätigen Sie die Schaltfläche + Neuer Bahnhof und geben den Namen A1 ein und drücken Sie die Schaltfläche Speichern. Danach wählen Sie die Registerkarte Zugeordnete Zuganzeiger aus und klicken Sie den Zuganzeiger 101 an. Die Position des Zuganzeigers wird nun in der Liste angezeigt. Vergeben Sie die Gleisnummer 1.

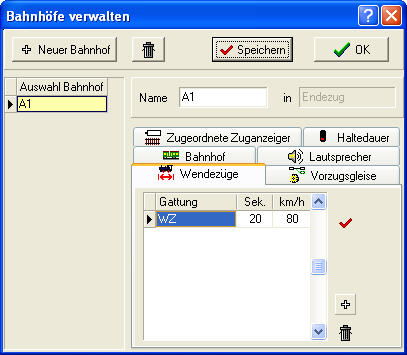

Als nächstes wählen Sie die Registerkarte Wendezüge aus und betätigen Sie das +-Symbol. Wählen Sie in der Aufklappliste die Zuggattung WZ aus. Verändern Sie nach Wunsch die Wendedauer bzw. die Geschwindigkeit und betätigen Sie den Haken.




Wiederholen Sie die Angaben für den Wendepunkt A2 und beenden Sie den Dialog.

Nun können Sie den Zug einsetzen und ihn abfahren lassen.





Es sind auch andere Konstellationen möglich, aber das Grundprinzip bleibt.




Hierzu müssen Sie den ZA 201 dem Bahnhof A1 und den ZA 203 dem Bahnhof A2 zuordnen. Somit können Sie nun sogar zwei Wendezüge fahren lassen.

Oder sehen Sie sich das GB Mein erstes Gleisbild an.




Hinweis:
Falls Sie für Züge unterschiedliche Wendedauern verwenden wollen, dann müssen Sie mehrere Zuggattungen anlegen.

Viel Spaß beim Ausprobieren.

---
