Beispielkonfiguration für Pfeifen vor Tunnel
Drucken

Beispiel: Pfeifen vor Tunnel

Sie wollen das Züge vor dem Tunnel pfeifen? Kein Problem hier eine kurze Beispielkonfiguration.


Zwischen Zuganzeiger 102 und dem oberen Tunnelportal (rote Markierung) sollen Züge pfeifen.
Das "Hufeisen" symbolisiert jeweils ein Tunnelportal.
An diesem kleinen Gleisbild wird die Konfigration Schritt für Schritt erläutert:

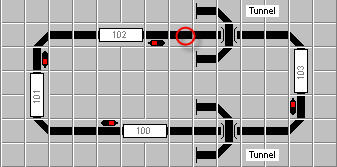

Beispiel-Gleisbild



Folgende Schritte sind durchzuführen:
  • Lokfunktionen für Pfiff konfigurieren
  • Zugwegfunktion zum Ansteuern des Pfiffs konfigurieren


1. Schritt Konfiguration der Lokfunktionen
Als erstes müssen Sie die Lokfunktionen für den Pfiff konfigurieren. Rufen Sie hierfür erst einmal die Lokverwaltung auf.


Menüpunkt Züge - Loks verwalten


Wählen Sie auf der linken Seite die Loks aus, für die Sie die Lokfunktionen eingeben wollen und wählen Sie die Registerkarte Funktionen aus.

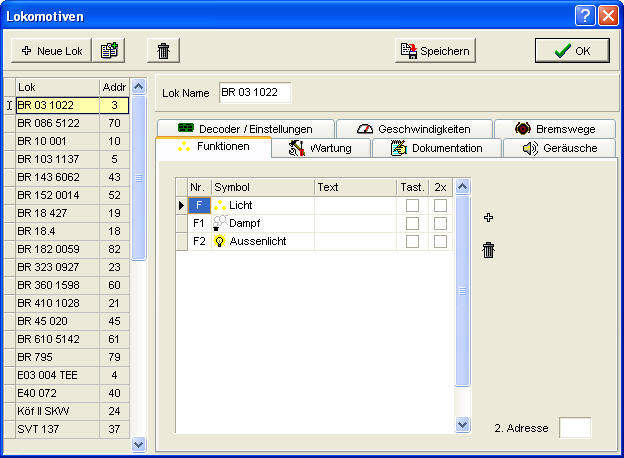

Dialog Lokomotiven


Betätigen Sie solange das +-Symbol rechts neben der Tabelle der Funktionen, bis Sie die Funktionsnummer erhalten, bei der der Pfiff bei der gewählten Lok ausgelöst wird. In unserem Beispiel soll es F4 sein. Anschließend wählen Sie den Pfiff in der Ausklappliste aus.

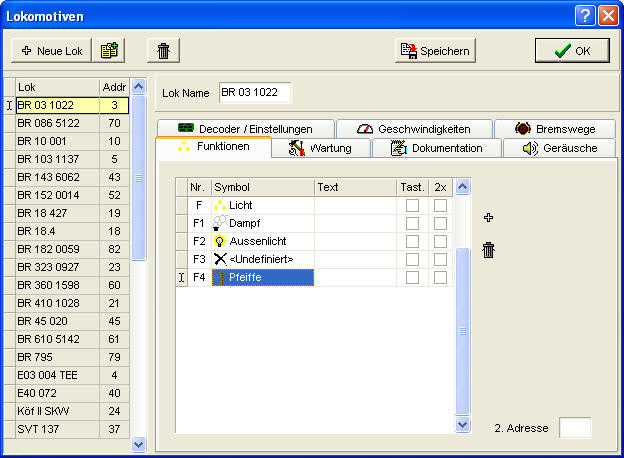

Lokfunktion F4 für Pfeife


Manche Funktionen erfordern zwei Arten der Betätigung: Entweder wird die Funktion durch einmaligen Druck auf den Taster ein- oder ausgeschaltet oder nur solange aktiviert, wie auch der Taster gedrückt ist.
Ist diese Option an, dann wird die Funktion automatisch mit dem Loslassen der Funktionstaste wieder beendet.
Für diesen Fall müssen Sie das Optionsfeld Tast. anwählen.

Manche Hersteller löst eine Funktion nur beim Einschalten aus, ein Anderer sowohl beim Ein- als auch beim Ausschalten. Dies ist häufig bei Sounddecodern mit Lokpfiff der Fall. Diese Option ist zu aktivieren, wenn sowohl beim Drücken als auch Loslassen eine Funktionsauslösung erfolgt.
Für diesen Fall müssen Sie das Optionsfeld 2x anwählen.

Wiederholen Sie die Eingaben für alle Loks, bei denen eine Pfeiffe vorhanden ist.


2. Schritt Konfiguration der Auslöseposition
Die Auslöseposition wird mit der Zugwegefunktion definiert. Rufen Sie hierzu die Zugwegefunktion auf.


Menüpunkt Design - Automatikfunktionen - Zugwegefunktion


Sobald sich der Dialog geöffnet hat, wählen Sie den Zuganzeiger 102 aus. Die Position des ausgewählten Zuganzeigers wird nun in der linken Liste dargestellt. Wählen Sie unter Bedingung Abfahrt und unter Richtung Rechts aus.

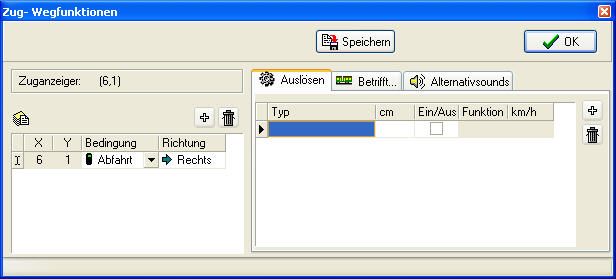

Zugwegefunktion


Messen Sie die Position auf Ihrer Anlage vom Zuganzeiger zum Auslösepunkt aus. Nun müssen wir diese Angabe auf der rechten Seite eingeben. Wählen Sie zuerst in der Aufklappliste unter Typ den Eintrag Pfiff aus und geben Sie unter cm die Strecke vom Zuganzeiger zur Pfeiffposition ein. In unserem Beispiel soll es 100 cm sein. Anschließend wählen Sie die Option Ein/Aus aus. Dann betätigen Sie das +-Symbol und wählen im neuen Eintrag ebenfalls Pfiff aus und geben Sie 120 cm ein.

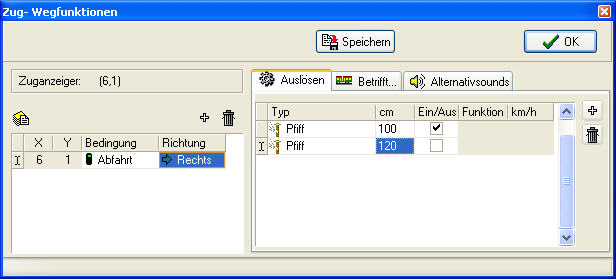

Definitionen Zugwegefunktionen


Die letzte Eingabe ist nur erforderlich, wenn Sie Loks haben, bei denen der Pfiff ein- und anschließend wieder ausgeschaltet werden muss.

HinweisHinweis:
Sie müssen ggf. die Angaben in cm korrigieren, da es sich hierbei nicht um die wirklich zurückgelegte Strecke der eingemessenen Lok handelt, sondern um eine ungefähre Angabe!!!

Wenn nun der Zug am Zuganzeiger 102 abfährt, dann wird nach der ungefähren Strecke von 100 cm die entsprechende Funktion für den Pfiff ausgelöst. In unserer Beispiellok ist es F4. Bei anderen Loks können es auch F1 bis F8 sein.

Das war's. Viel Spaß beim Ausprobieren.
