Beispiel: Fahrbetrieb sicher beenden

Sicherlich hat jeder schon einmal den Wunsch geäußert, den Fahrbetrieb sicher auf Knopfdruck zu beenden.

Die Lösung hierfür ist ganz einfach: Alle Schattenbahnhöfe vollfahren. Dazu positionieren wir einen Taster im Gleisbild. Beim Betätigen des Tasters wird durch Hilfsautomatiken jeder Schafftenbahnhof auf vollfahren gestellt.

Das kleine Beispiel soll die grundsätzliche Konfiguration verdeutlichen:

Wir gehen von folgendem einfachen Gleisbild mit einem Hauptbahnhof, zwei Schattenbahnhöfe aus. Das Gleisbild ist entsprechend konfiguriert. Es wurden 3 Taster eingebaut. Welche Funktion sie ausüben, werden Sie nach und nach sehen.

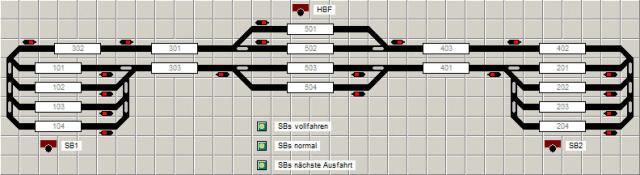

Screenshot Gleisbild


Es folgt die schrittweise Konfiguration.

1. Schritt Hilfsautomatik starten und Bedingung wählen
Als erstes starten Sie den Dialog Hilfsautomatiken und wählen Sie den obersten Taster SBs vollfahren an im Gleisbild aus. Die Hilfsautomatik soll ausgeführt werden, wenn der Taster gedrückt wird. Wählen Sie hierfür auf der linken Seite die Stellung Gedrückt aus.

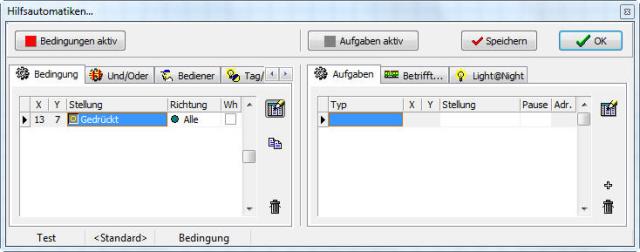

Screenshot Dialog Hilfsautomatiken Bedingungen für SBs vollfahren


2. Schritt Aufgaben wählen
Auf der linken Seite ist der Taster ausgewählt. Drücken Sie auf der rechten Seite auf die Schaltfläche Aufgaben aktiv, damit auf der rechten Seite die zugehörigen Aufgaben definiert werden können. Wählen Sie das Stellwerksymbol für SB1 im Gleisbild aus und es erscheint auf der rechten Seite ein Eintrag unter Aufgaben. Wählen Sie unter Typ den Eintrag Bahnhof und unter Stellung den Eintrag Vollfahren aus. Wiederholen Sie das Ganze für den Schattenbahnhof 2.

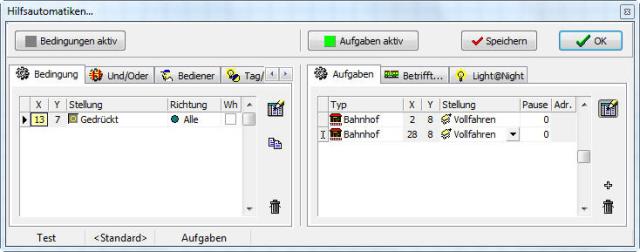

Screenshot Dialog Hilfsautomatiken Aufgaben für SBs vollfahren


Das war es schon. Wenn Sie nun auf den Taster SBs vollfahren drücken, werden die Züge in den Schattenbahnhöfen vollgefahren und keine weiteren Züge mehr aus den Schattenbahnhöfen herausgeschickt. Nun müssen Sie nur noch warten, bis alle Züge zum Stillstand gekommen sind und dann können Sie Railware beenden.

Beim nächsten Start von Railware sind beide Schattenbahnhöfe auf Vollfahren gestellt. Wenn Sie dies nicht per Hand umstellen wollen, dann empfehle ich einen weiteren Taster SBs normal einzubauen und entsprechend zu konfigurieren.
Wiederholen Sie Schitt 1 und 2. Wählen Sie den Taster SBs normal in Schritt 1 aus. In Schritt 2 müssen Sie die Stellung Normal einstellen.

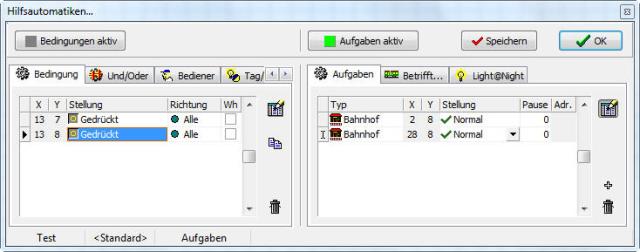

Screenshot Dialog Hilfsautomatiken für SBs normal


Wenn Sie nun den Taster SBs normal betätigen, dann sind beide Bahnhöfe auf Normal gestellt.

Es gibt nun auch die Möglichkeit, dass Sie nach dem Programmstart von Railware automatisch Züge losfahren lassen. Hierzu können Sie einen weiteren Taster SBs nächste Ausfahrt einbauen und konfigurieren.
Wiederholen Sie hierfür wieder Schritt 1 und 2. Wählen Sie den Taster "SBs nächste Ausfahrt in Schritt 1 aus. In Schritt 2 müssen Sie die Stellung Zugausfahrt'' einstellen.

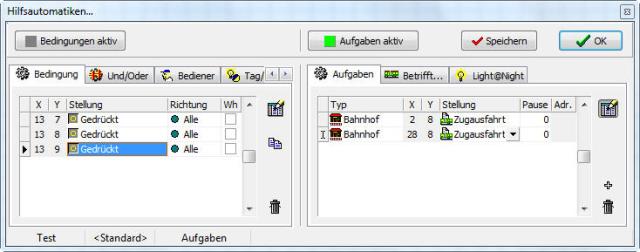

Screenshot Dialog Hilfsautomatiken für SBs nächste Ausfahrt


Dieses Verfahren verwende ich schon seit Railware 4 in unserem Verein und hat sich bewährt.

Wenn Sie nun beim nächsten Start von Railware sehen wollen, ob die Schattenbahnhöfe auf Vollfahren oder auf Normal stehen, empfehle ich zwei LEDs neben den Tastern zu positionieren.

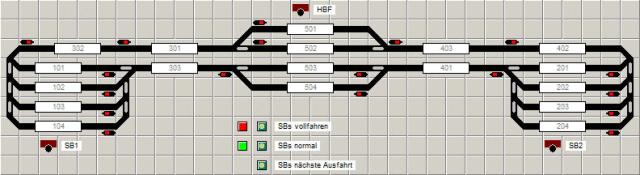

Screenshot Gleisbild


Hierzu müssen Sie die Hilfsautomatik für den Taster SBs vollfahren, um weitere Aufgaben ergänzen.
Wählen Sie den Taster SBs vollfahren aus und drücken Sie anschliessend auf der rechten Seite auf die Schaltfläche Aufgaben aktiv. Nun wählen Sie die LED neben dem Taster SBs vollfahren aus. Es erscheint unter Typ LED Anzeige. Wählen Sie unter Stellung LED Ein aus. Nun betätigen Sie die LED neben dem Taster SBs normal und wählen unter Stellung LED Aus aus.
Der nachfolgende Screenshot enthält alle Hilfsautomatilken für SBs vollfahren.

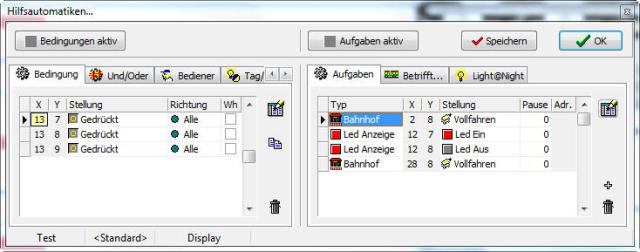

Screenshot Dialog Hilfsautomatiken für SBs vollfahren


Nun müssen Sie das Ganze für den Taster SBs normal wiederholen. Die LED-Stellungen müssen nur vertauscht sein: also LED neben Taster SBs vollfahren auf Stellung LED Aus und die LED neben Taster SBs normal auf Stellung LED Ein.
Der nachfolgende Screenshot enthält alle Hilfsautomatilken für SBs normal.

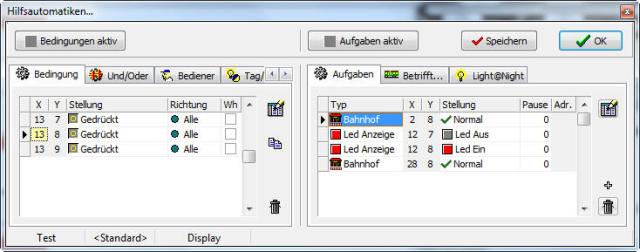

Screenshot Dialog Hilfsautomatiken für SBs normal


Viel Spaß beim Ausprobieren.
