Beispielkonfiguration für eine eingleisige Strecke
Beispiel: Eingleisige Strecke
Sie wollen eine eingleisige Strecke ansteuern? Kein Problem hier eine kurze Beispielkonfiguration.Das Grundprinzip der eingleisigen Strecke soll folgendes einfache Gleisbild erläutern:

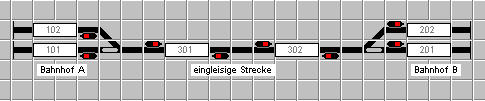

Beispiel Gleisbild
Wir haben zwei Endbahnhöfe (Bahnhof A + B) mit jeweils zwei Gleisen und dazwischen liegt eine eingleisige Strecke, die in beiden Richtungen befahren werden kann.
Wenn nun gleichzeitig jeweils ein Zug aus Bahnhof A und ein Zug aus Bahnhof B auf die eingleisige Strecke fährt, dann haben wir ein Problem: Beide Züge stehen sich gegenüber und können nicht weiterfahren.

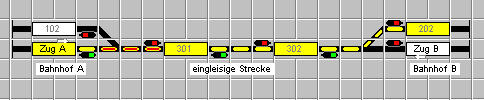

Problem eingleisige Strecke
Dieses Verhalten müssen wir verhindern, indem wir Railware veranlassen, dass die Fahrstrasse z.B. von ZA 101 über ZA 301 und 302 nach ZA 202 reserviert wird. Somit kann sich dann nur ein Zug auf der Strecke befinden. Hierfür sorgt die Option Weiterfahrt bis Bahnhof. Es wird eine Fahrstrasse bis zum nächsten Bahnhof reserviert.
Folgende Schritte sind durchzuführen:
- Zuggattung und zwei Züge definieren
- Beide Bahnhöfe anlegen und Wendepunkte definieren
- Option Weiterfahrt bis Bahnhof aktivieren
- Zuglenkung definieren
- Test
1. Schritt Definition Zuggattung und zwei Züge
Nachdem Sie das Gleisbild erstellt und zwei Loks definiert haben, legen Sie eine Zuggattung z.B: NB an. Dann definieren Sie zwei Züge Zug A und Zug B, denen wir die Zuggattung zu ordnen.

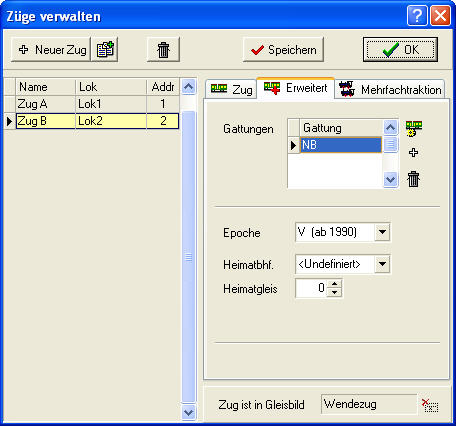

Definition Züge
2. Schritt Definition Bahnhöfe und Wendepunkte
Als nächstes legen Sie zwei Bahnhöfe Bahnhof A und Bahnhof B an. Bahnhof A ordnen Sie den ZA 101 und 102 und Bahnhof B die ZA 201 und 202 zu. Geben Sie bei beiden Bahnhöfen unter der Registerkarte Wendezüge eine Wartedauer für die Zuggattung NB von 20 sec. an.

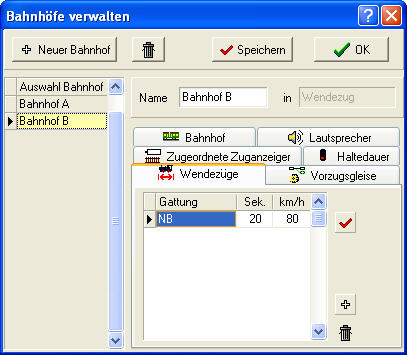

Definition Bahnhöfe
3. Schritt Definition Zugsteuerung

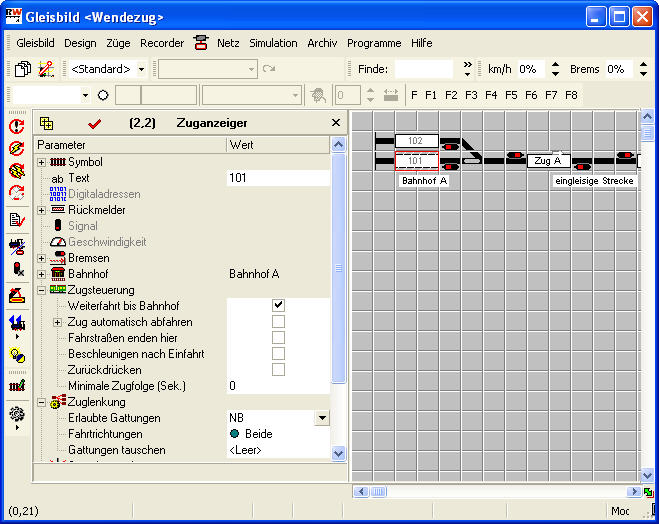

Schalten Sie den Eigenschaftseditor auf und klicken Sie auf den ZA 101. Wählen Sie unter Zugsteuerung die Option Weiterfahrt bis Bahnhof an. Dies wiederholen Sie für die ZA 102, 201 und 202.
Option Weiterfahrt bis Bahnhof
4. Schritt Definition Zuglenkung
Im Eigenschaftseditor sind nun noch die Angaben für die Zuglenkung durchzuführen. Bei den ZA 101, 102, 201 und 202 wählen Sie die Erlaubte Gattungen NB und bei Fahrtrichtungen Beide aus. Für die ZA 301 und 302 definieren Sie ebenfalls die Fahrtrichtungen Beide.
5. Schritt Test
Jetzt sind wir mit der Konfiguration fertig. Nun testen wir das ganze in der Simulation. Dazu setzen wir den Zug A in den ZA 101 und den Zug B in den ZA 201. Wählen Sie den Menüpunkt Simulation - Züge - Alle simulieren. Nun fahren wir beide Züge ab.

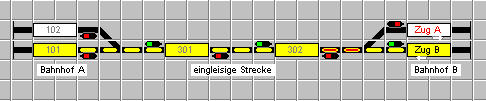

Simulationsergebnis
Viel Spaß beim Ausprobieren.
