Beispiel zur Konfiguration von Selbstblockstrecken mit Formsignalen
Beispiel: Blockstrecke Formsignale
Im Unterschied zu Selbstblockstrecken mit Lichtsignalen ist die Grundstellung von Formsignalen grundsätzlich "Halt / HP 0".Im Folgenden wir die Konfiguration der Signale anhand einer zweigleisigen Strecke gezeigt.

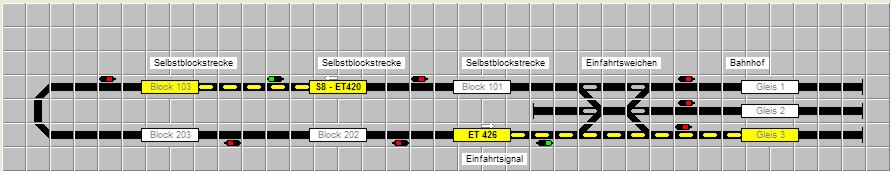

Beispielgleisbild mit zweigleisiger Selbstblockstrecke
Zuerst werden die Signale als Blocksignale eingetragen. Außerdem wird die Grundstellung auf "Halt / Hp 0" gestellt.

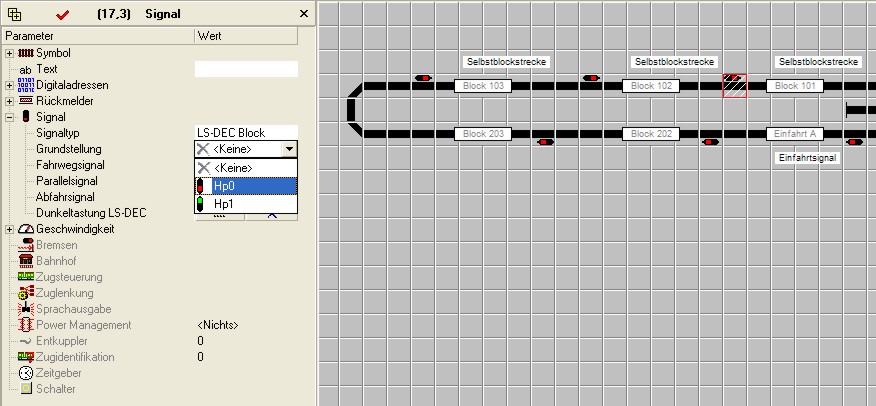

Einstellung der Signalparameter der Blocksignale
Diese Einstellungen werden bei allen fünf Blocksignalen gemacht.
Das Einfahrtsignal wird so konfiguriert, dass auch Langsamfahrt (Hp 2) angezeigt werden kann. Bei diesem Signal wird ebenfalls die Grundstellung "Halt / Hp 0" eingetragen.

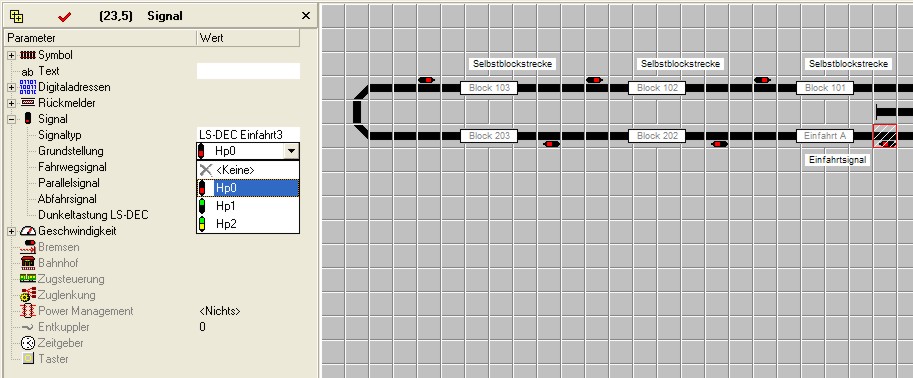

Einstellung der Signalparameter des Einfahrtsignals
Als Nächstes werden die Geschwindigkeiten in den Signalen eingetragen, sofern besondere Gegebenheiten (z.B. Langsamfahrstrecken wegen einer Baustelle) eine Änderung der Standartgeschwindigkeiten erfordern. Die Standartgeschwindigkeiten werden im Signaldesigner? festgelegt.

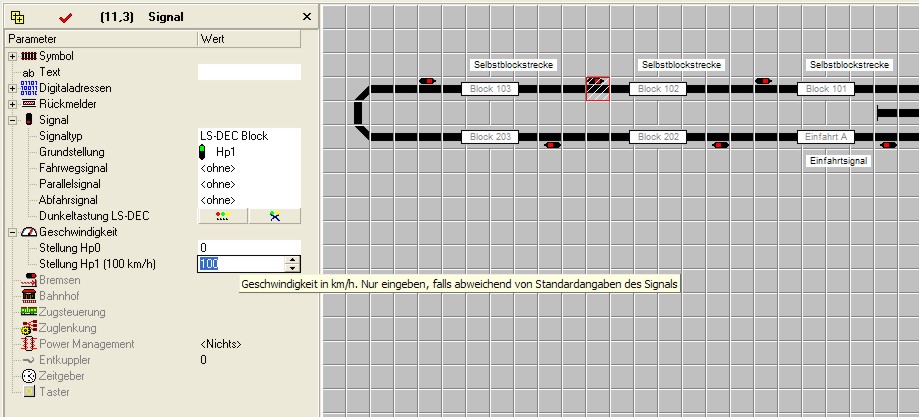

Ändern der Geschwindigkeiten bei Signalen
Nachdem alle Einstellungen gemacht wurden, wird die Grundstellungs-Taste? betätigt.
Dann sind die neuen Einstellungen gespeichert und können nun verwendet werden.

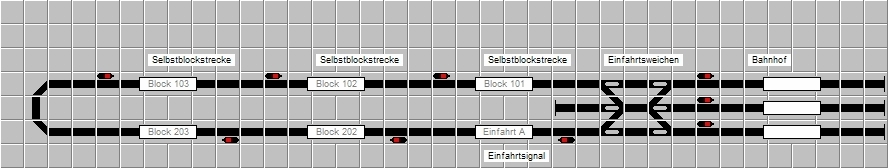

Fertig konfigurierte Blockstrecken
Weitere Informationen siehe: Doku6 Signalsteuerung Doku6 Signaltypen
Zu dieser Seite haben beigesteuert: Maximilian Köhle
.
