Beispiel: Bahnübergang incl. Light@Night Kopplung

Sie haben Light@Night im Einsatz und wollen hiermit Andreaskreuze am Bahnübergang ansteuern? Kein Problem hier eine kurze Beispielkonfiguration.

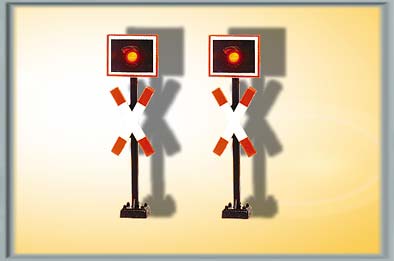

Sie haben z.B. Andreaskreuze der Firma Viessmann. Bei Einsatz von Light@Night ist keine separate Steuerungselektronik erforderlich, sondern Sie können die Andreaskreuze mit Light@Night ansteuern und mit Railware koppeln.


Beispiel Viessmann Andreaskreuze



Folgende Schritte sind durchzuführen:


1. Schritt Definition Lichtpunkt in Light@Night

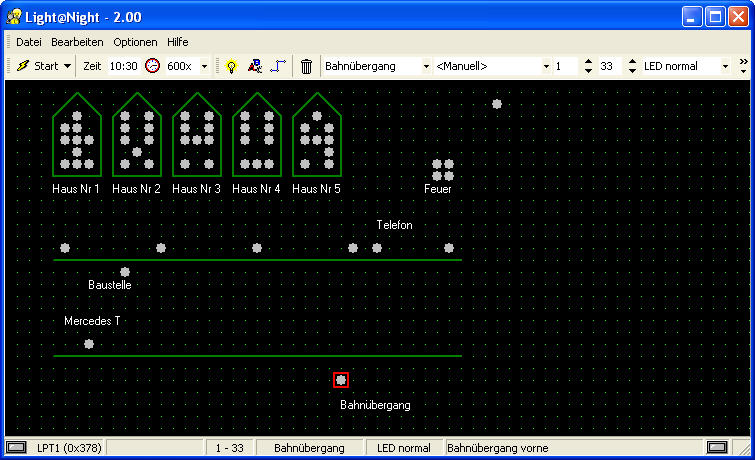

Sie sehen hier eine Beispielkonfiguration. Legen Sie einen neuen Lichtpunkt in Light@Night an. Als nächstes wählen Sie den Lichteffekt Bahnübergang aus und stellen Sie als Schaltgruppe Manuell ein. Danach geben Sie das Light@Night-Modul an (hier 1) und den Anschluss auf dem Modul (hier 33).


Definiton in Light@Night



2. Schritt Kopplung Bahnübergang mit Light@Night
Hier sehen Sie einen Ausschnitt aus einem Beispielgleisbild mit einem mehrgleisigen Bahnübergang.


Beispiel-Gleisbild


Öffnen Sie über das Menü den Dialog Hilfsautomatiken.


Menüpunkt - Automatikfunktionen - Hilfsautomatiken

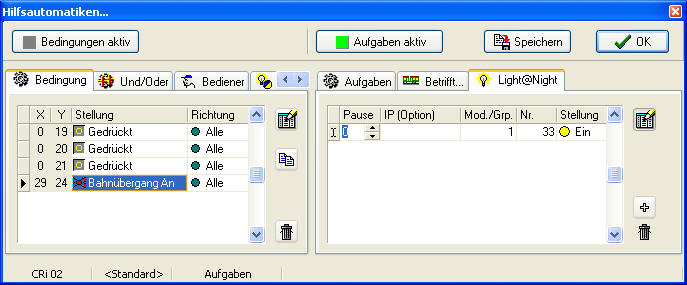

Sie erhalten den Dialog Hilfsautomatiken. Klicken Sie im Gleisbild das linke Bahnübergangsymbol aus. In der linken Tabelle auf der Registerkarte Bedingung erscheint die Position des Bahnübergangs. Wählen Sie in der Aufklappliste Bahnübergang An aus. Klicken Sie anschließend auf die Schaltfäche Aufgaben aktiv auf der rechten Seite und wählen Sie die Registerkarte Light@Night aus. Es sind keine Einträge in der Tabelle vorhanden. Betätigen Sie nun das +-Symbol. Danach ist ein Leereintrag vorhanden. Geben Sie unter Mod./Grp. die Modulnummer (hier 1) und unter Nr. den Anschluss (hier 33) ein. Danach wählen Sie in der Aufklappliste Stellung den Eintrag Ein aus.


Hilfsautomatiken für Bahnübergang An

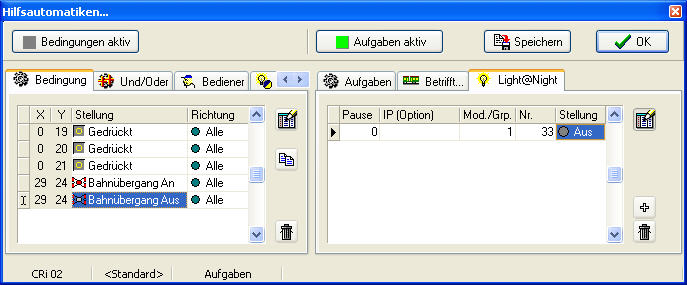

Die Definitionen für die Aktivierung des Bahnübergangs sind abgeschlossen. Nun müssen Sie die Hilfsautomatik für die Deaktivierung des Bahnübergangs durchführen. Betätigen Sie die Schaltfläche Bedingung aktiv. Der Eintrag Bahnübergang An müsste noch selektiert sein. Betätigen Sie mittlere Schaltfläche auf der linken Seite zum Kopieren der Bedingung. Anschließend stellen Sie in der Aufklappliste den Eintrag Bahnübergang Aus ein. Betätigen Sie nun die Schaltfläche Aufgaben aktiv und drücken auf das +-Symol, damit wieder ein Leereintrag in der Tabelle vorhanden ist. Geben Sie unter Mod./Grp. die Modulnummer (hier 1) und unter Nr. den Anschluss (hier 33) ein. Danach wählen Sie in der Aufklappliste Stellung den Eintrag Aus aus.


Hilfsautomatiken für Bahnübergang Aus


Nun ist die Konfiguration abgeschlossen. Viel Spaß beim Ausprobieren.
