Beispiel: Abfahrsignal bei langsam anfahrenden Zügen

Wegen der Rückstellung des Abfahrsignals nach 5 Sekunden, ist dieser Ablauf mit echtem Zp9-Signal? bei langsam anfahrenden Zügen nicht geeignet. Der Zug fährt dann am bereits erloschenen Zp9-Signal? vorbei.

Um das Abfahrsignal Zp9 vorbildgerecht als Signal stellen sind folgende Schritte erforderlich:

• Im Bahnhof eine Haltedauer einstellen.
• Im Bahnhof eine pauschale Abfahrverzögerung von 5 Sekunden einstellen.
• Hilfsautomatiken konfigurieren.

1. Hilfsautomatik

• Schalten Sie den Hilfsautomatikdialog auf und wählen im Gleisbild das Ausfahrsignal und die Stellung Fahrt aus.
• Wählen Sie unter Aufgaben den Typ Decoder und unter Stellung Ausgang A aus und geben Sie unter Adr. die Digitaladresse des Abfahrsignals ein.
• Stellen Sie unter Parameter (siehe Pfeil) die Verzögerung der Stellzeit z.B. 2 Sekunden ein.
• Tragen Sie im Register Betrifft nur die Zuggattungen ein, die im Bahnhof halten. Somit wird wird das Abfahrsignal nichtt bei durchfahrenden Zügen gestellt.

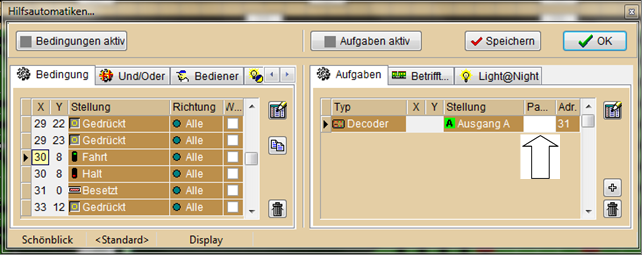

Screenshot 1. Hilfsautomatik

Das Abfahrsignal wird nun 2 Sekunden, nachdem das Ausfahrsignal auf grün geht, den Abfahrbefehl anzeigen.

2. Hilfsautomatik
Die Rückstellung soll vorbildgerecht mit dem Ausfahrsignal erfolgen. Hier die weiteren Konfigurationsschritte:

• Duplizieren Sie das Ausfahrsignal und wählen Sie die Stellung Halt aus.
• Wählen Sie unter Aufgaben den Typ Decoder und unter Stellung Ausgang B aus und geben Sie unter Adr. die Digitaladresse des Abfahrsignals ein.

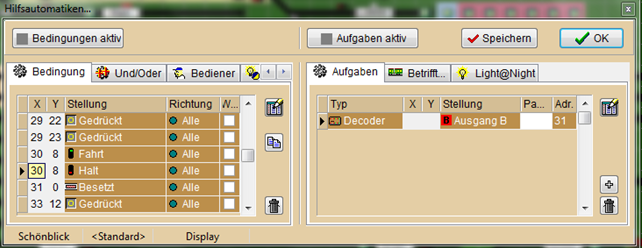

Screenshot 2. Hilfsautomatik

Hinweis:
Bei 3-begriffigen Signalen muss eine weitere Hilfsautomatik-Zeile? eingefügt werden, z.B. für Hp2. Dazu ist ein zweiter Decoder nötig, der dann für die Rückstellung bei „Halt ebenfalls eingetragen werden muss.

Ein Dankeschön an Herrn H.-D. Klein, der diese Lösung erarbeitet hat.

Dann viel Spaß beim Ausprobieren.

---
